FS型臥式玻璃鋼離心泵 主要描述:
一、產品概述：
FS型臥式玻璃鋼離心泵，結構設計先進合理，標準化程度高，零件通用性，互換性強，拆卸檢修十分方便。接觸介質的部件，采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。
軸封：采用WB2型外裝式F4波紋機械密封，密封可靠，使用時間長。
傳動：泵通過爪型彈性聯軸器，由電動機直接驅動。
二、主要用途：
本泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、化肥等行業，輸送不含固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質必不可少的理想設備。

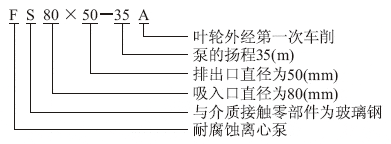

三、型號意義：
四、FS型臥式玻璃鋼離心泵性能參數表：
|
型 號
|
流量Q
|
揚程
（H）
米
|
轉數
（n）
轉/分
|
功率N（KW）
|
效率
（η）
轉/分
|
葉輪直徑
（D）
毫米
|
吸入
高度
Hs
|
|
米3/時
|
升/秒
|
軸
|
電機
|
|
FS50×25-18
|
3.96
6.56
7.20
|
1.10
1.82
2.00
|
18
15
12
|
2900
|
1.45
1.53
1.58
|
2.2
|
13
17
15
|
132
|
6
|
|
FS50×32-16
|
4.36
7.20
9.72
|
1.20
2.00
2.50
|
16
13
10
|
2900
|
1.46
1.60
1.70
|
2.2
|
13
16
16
|
135
|
6
|
|
FS50×40-20
|
7.20
13.1
14.4
|
2.00
3.64
4.00
|
20
16
12
|
2900
|
2.02
2.24
2.52
|
3
|
18
25
17
|
140
|
6
|
|
FS65×40-30
|
7.92
14.4
19.8
|
2.2
4
5.5
|
30
25
21
|
2900
|
1.64
2.40
3.70
|
5.5
|
39
41
31
|
166
|
5
|
|
FS65×40-25
|
25
35
45
|
7
9.7
12.5
|
26
25
22
|
2900
|
2.83
3.35
3.87
|
5.5
|
63
71
70
|
168
|
5
|
|
FS80×50-35
|
30
45
55
|
8.3
12.5
15.1
|
35
32
28
|
2900
|
4.94
5.59
6.63
|
7.5
|
58
70
66
|
182
|
5
|
|
FS80×50-35A
|
25
35
45
|
7
9.7
12.5
|
26
25
22
|
2900
|
2.83
3.35
3.87
|
5.5
|
63
71
70
|
168
|
5
|
|
FS80×65-30
|
30
49
60
|
8.3
13.6
16.7
|
30
24
22
|
2900
|
4.45
5.53
6.10
|
7.5
|
55
58
59
|
182
|
4
|
|
FS100×65-35
|
29.6
49.1
62.4
|
8.2
13.6
17.2
|
35
30
28
|
2900
|
5.12
6.20
7.35
|
11
|
55
65
65
|
180
|
4
|
|
FS100×80-35
|
56
92.8
110
|
15.5
25.5
30.5
|
35
29
25
|
2900
|
8.45
10.1
10.8
|
15
|
63
73
69
|
184
|
4
|
